一、产品简介

XY-608S是我司根据多年研发经验结合全新通讯技术研发生产的新款5G手机信号屏蔽器，可以屏蔽目前市面上所有作弊器的信号。可以通过云端远程后台一键控制多个屏蔽设备的开/关，实时监控屏蔽设备的运行状态，有效的解决了多台屏蔽设备的集中管控难题与实时获取屏蔽状态难题。它能在直径 1-25 米内隔断所有运营商的移动通信信号，使手机无法打出、接听和上网，且不能发送或接受短信。但又不会干扰其它电子设备工作，从而保证了所需场所的安全性，手机离开隔断范围,即可恢复正常使用，且该产品对人体无任何损害。

二、工作原理

屏蔽设备原理：在一定的频率范围内，手机和基站通过无线电波联接起来，以一定的波特率和调制方式完成数据和声音的传输。 该屏蔽器在工作过程中以一定的速度从前向信道的低端频率向高端扫描。该扫描速度可以在手机接收报文信号中形成乱码干扰，手机不能检测出从基站发出的正常数据，使手机不能与基站建立联接。手机表现为搜索网络、无信号、无服务系统等现象。网络控制原理：对屏蔽设备进行物理判断，通过网线下发并反馈，对屏蔽设备进行云端远程控制，云端后台支持多个设备批量控制与实时状态查询。

三、产品特点

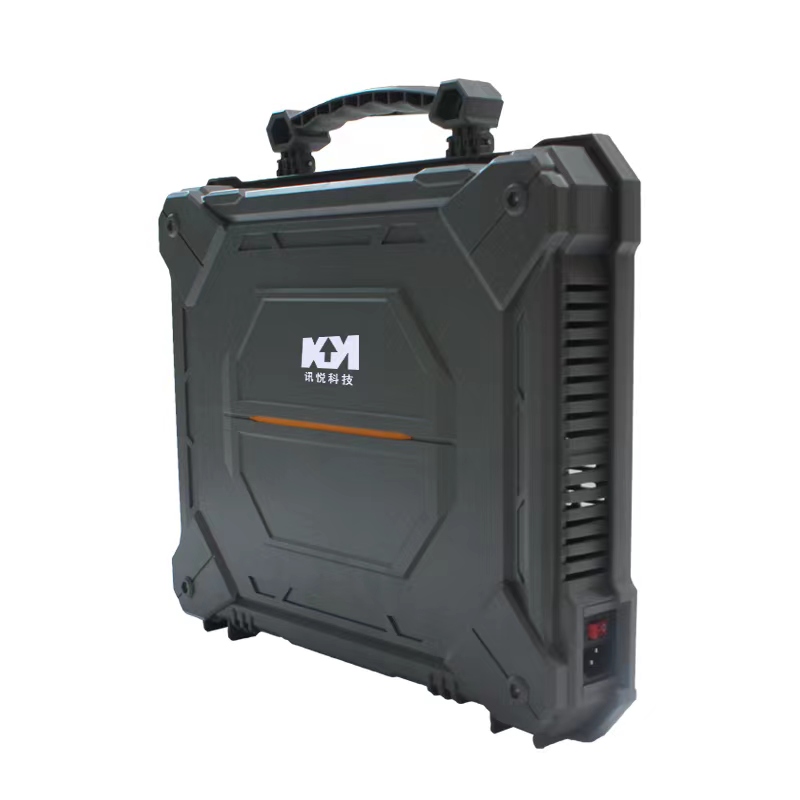

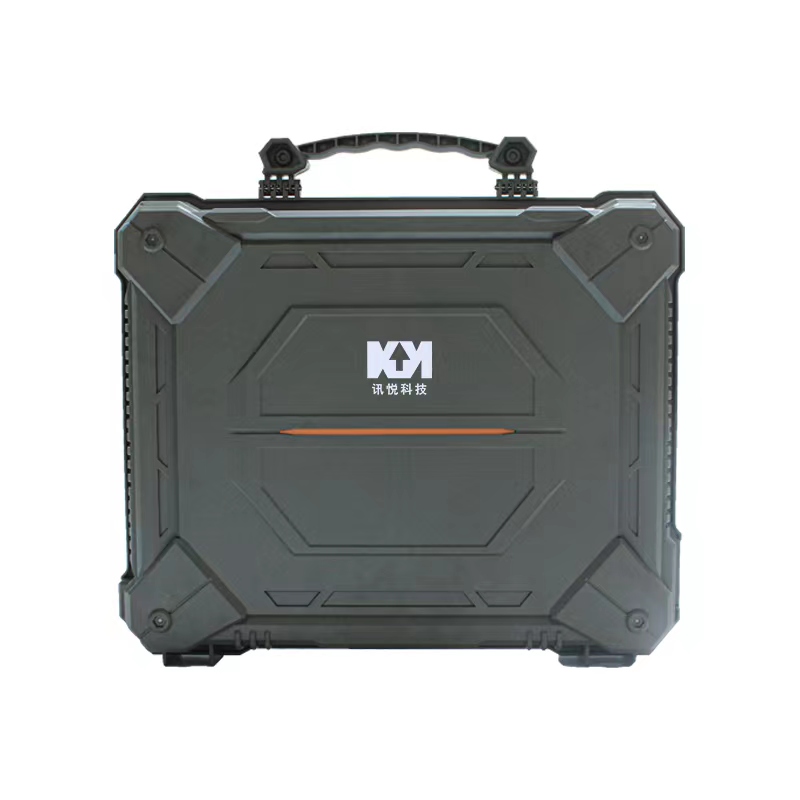

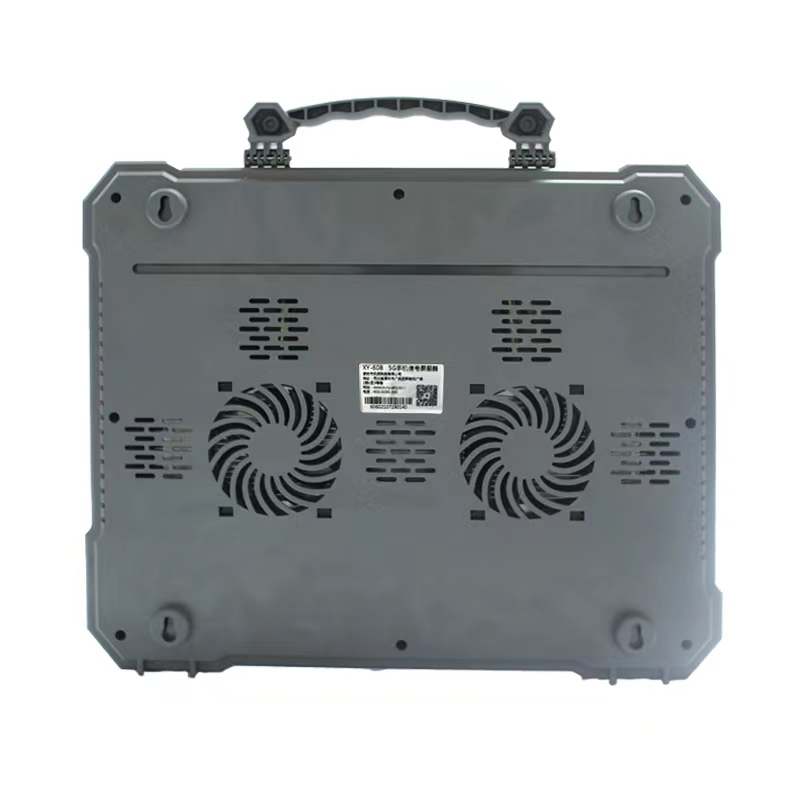

1. 本产品形态采用手提便携设计，机器自带折叠提手，支持壁挂/联网/桌面摆放等多种使用场景。

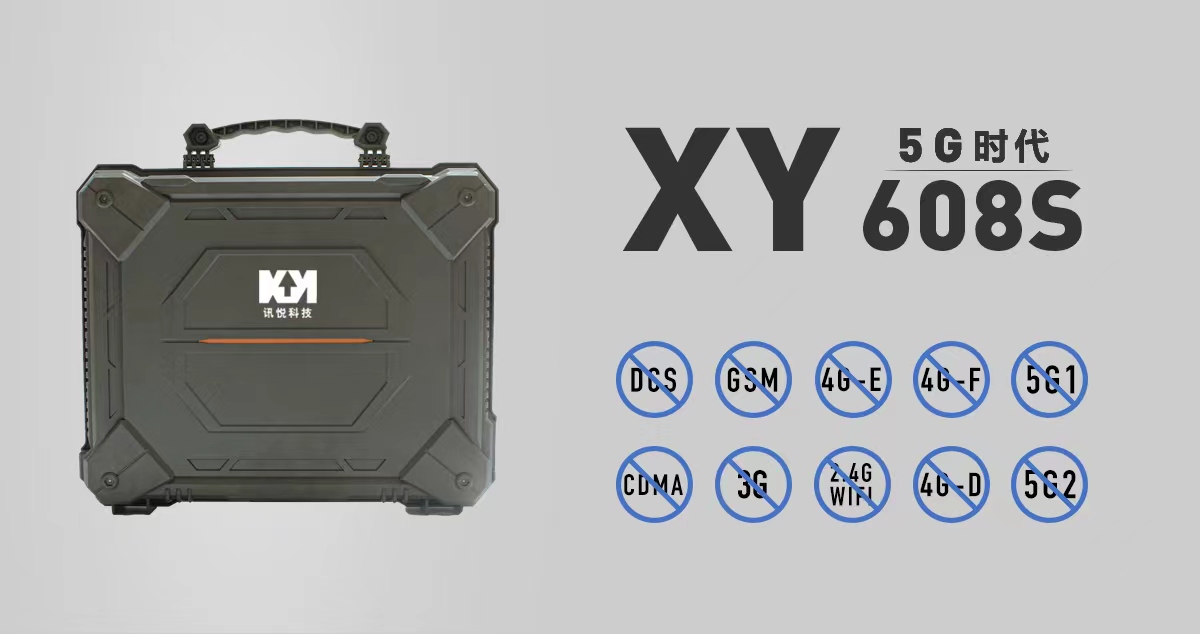

2. 有效屏蔽联通，移动及电信的2G/3G/4G/5G信号：频段包含CDMA/GSM频段发射频率865-960、DCS频段发射频率1805-1920、3G频段发射频率2010-2170、4G-D-E/wifi频段发射频率2300-2485、4G-F频段发射频率1805-1920、5G1频段发射频率3300-3600、5G2频段发射频率4800-4900；不影响其它电子设备正常工作。

3. 采用全向10路内置信号天线，可以有效防止针对天线的人为破坏。有效屏蔽直径：1-25米。

4. 电源内置，可以有效防止针对电源的人为破坏和恶意断电等行为；缓启动电路设计可避免机械开关产生的打火现象，接通电源即可稳定工作。

5. 管控后台深度优化交互设计，通过TCP/IP、MQTT、RS485及Modbus RTU等协议智能组网，内置独立IP地址，可远程控制屏蔽设备开/关，实时监控屏蔽设备运行状态； 操作简单，屏蔽是否生效一目了然；

6. 通过大屏监测数据平台可以快速了解屏蔽设备（开启状态/关闭状态/故障状态/离线状态）四种运行状态。

监控中心可对用户的操作记录，设备的上下线记录，其他访问记录一一监控保存。所有数据和通讯经过加密安全处理， 安全无忧；可对接考场、保密等场景应用大数据平台，安全环境实时掌控；

7. 生产过程严格，工作稳定可靠，是加强信息安全，保证产品生产和保护环境，理想的、可信赖的安全产品。

8.一般情况下离基站200米以外的地点使用可达预期效果。

四、 适用场所

1. 高考、成人高考、自学考试及各类大专院校

2. 党政机关、企业各类大中小型会议室、音乐厅、影剧院

3. 看守所、劳改队、大中小型监狱

4. 加油站、油库、油田、加气站等防火需求场所

五、技术参数

六、网络管理平台

方案一：

采用B/S（浏览器/服务器）架构模式，适用于多设备、大规模覆盖管理场景。独有数据监控大屏，可监控、管理的内容丰富。

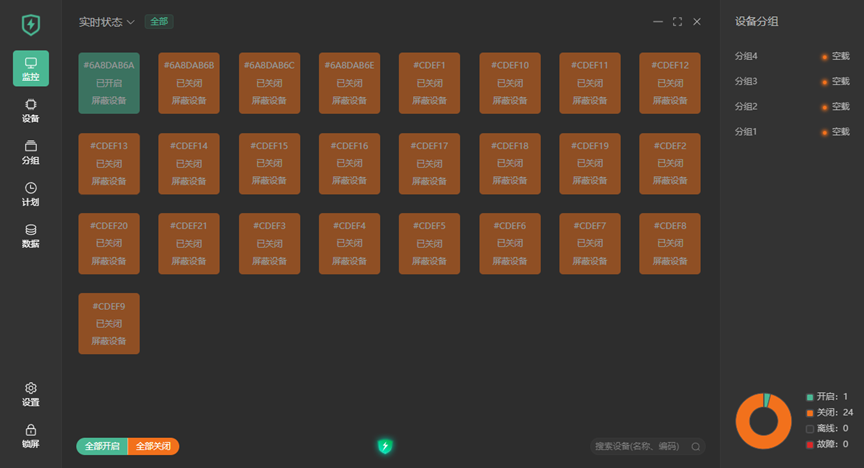

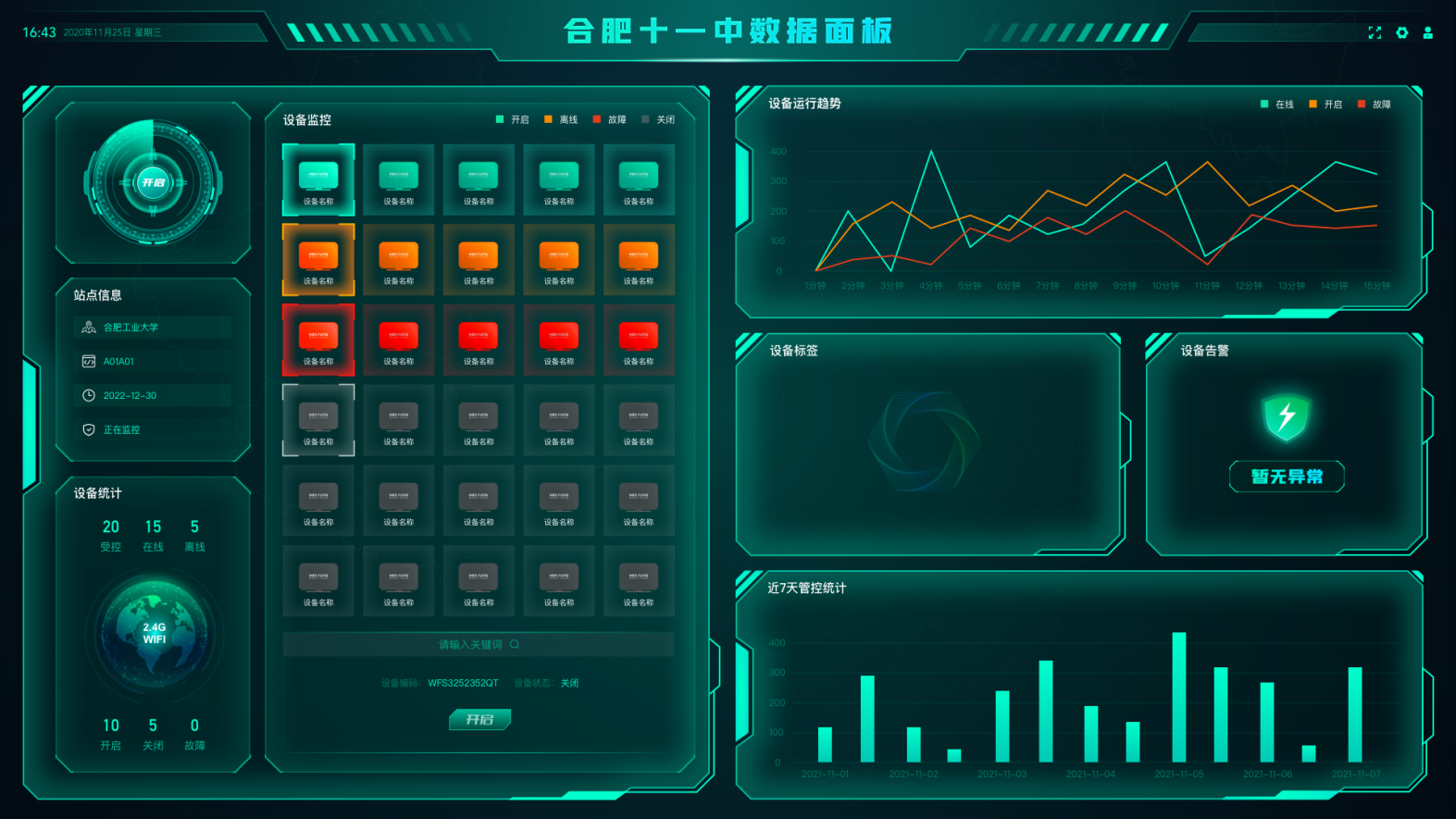

（大屏监测数据平台）

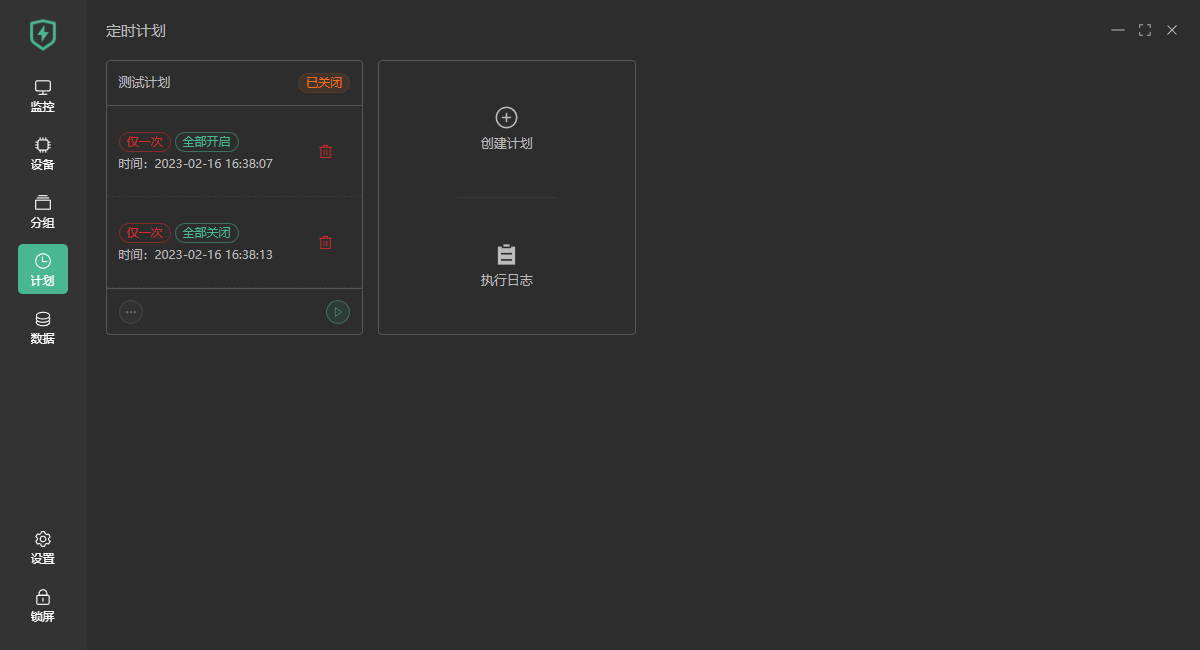

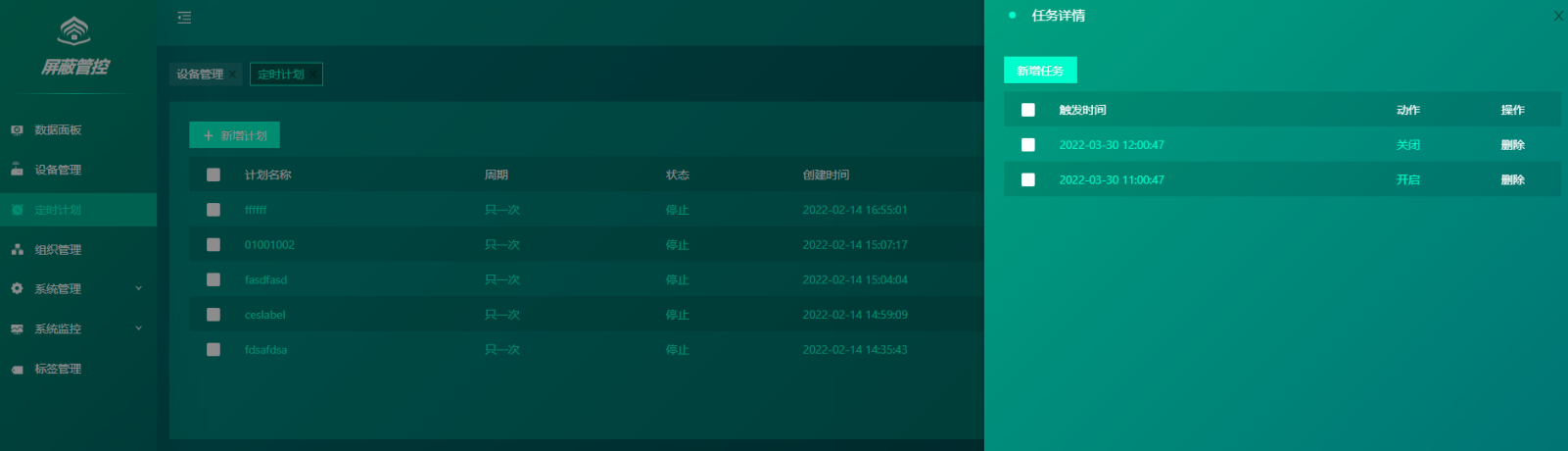

（定时开关控制界面）

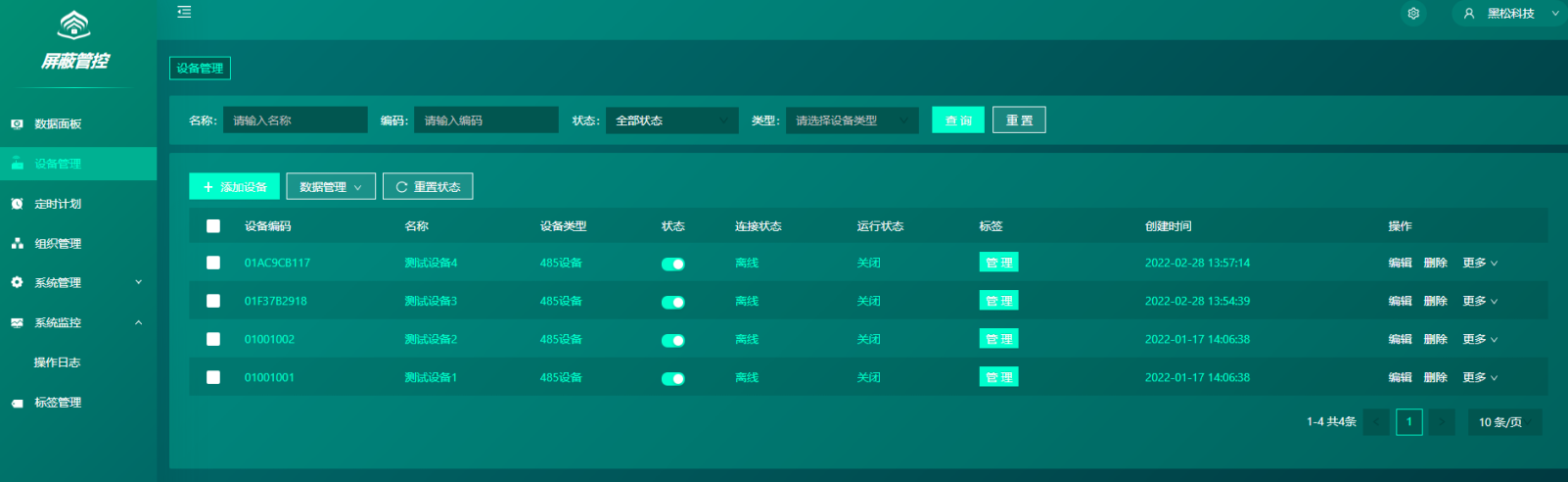

（设备管理界面）

方案二：

基于C/S:（客户端/服务器）架构模式，客户端服务器合并运行于一台主机，设备成本较低，操作简单，适用于小规模覆盖管理场景。

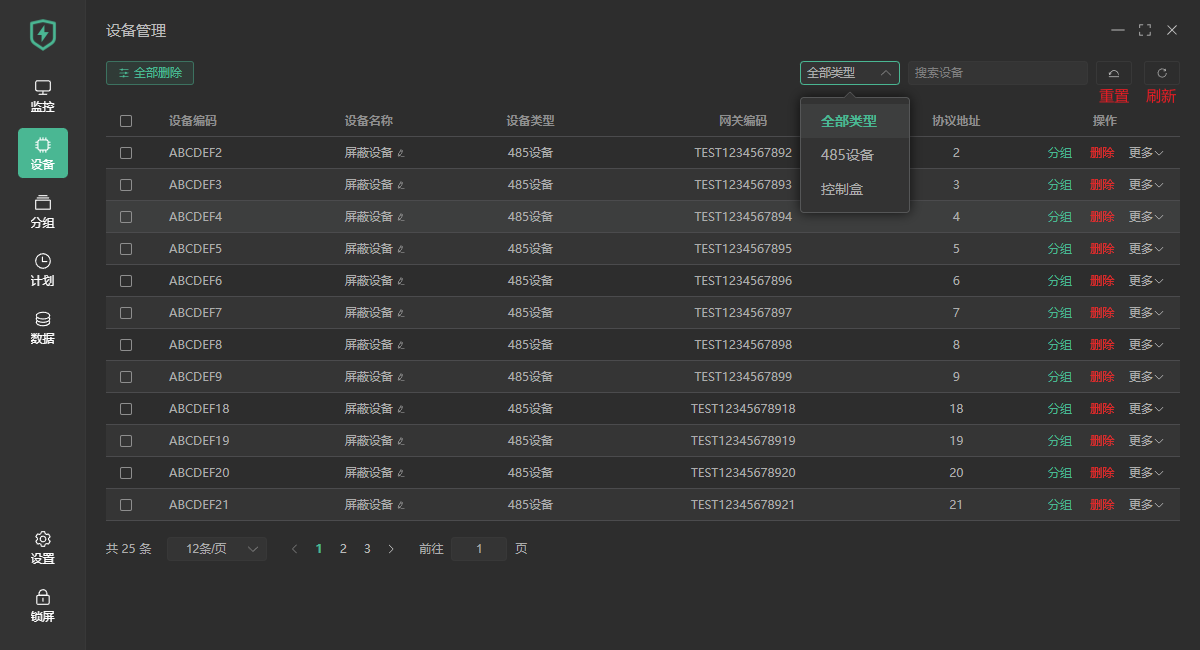

（设备管理界面）

（设备管理界面）

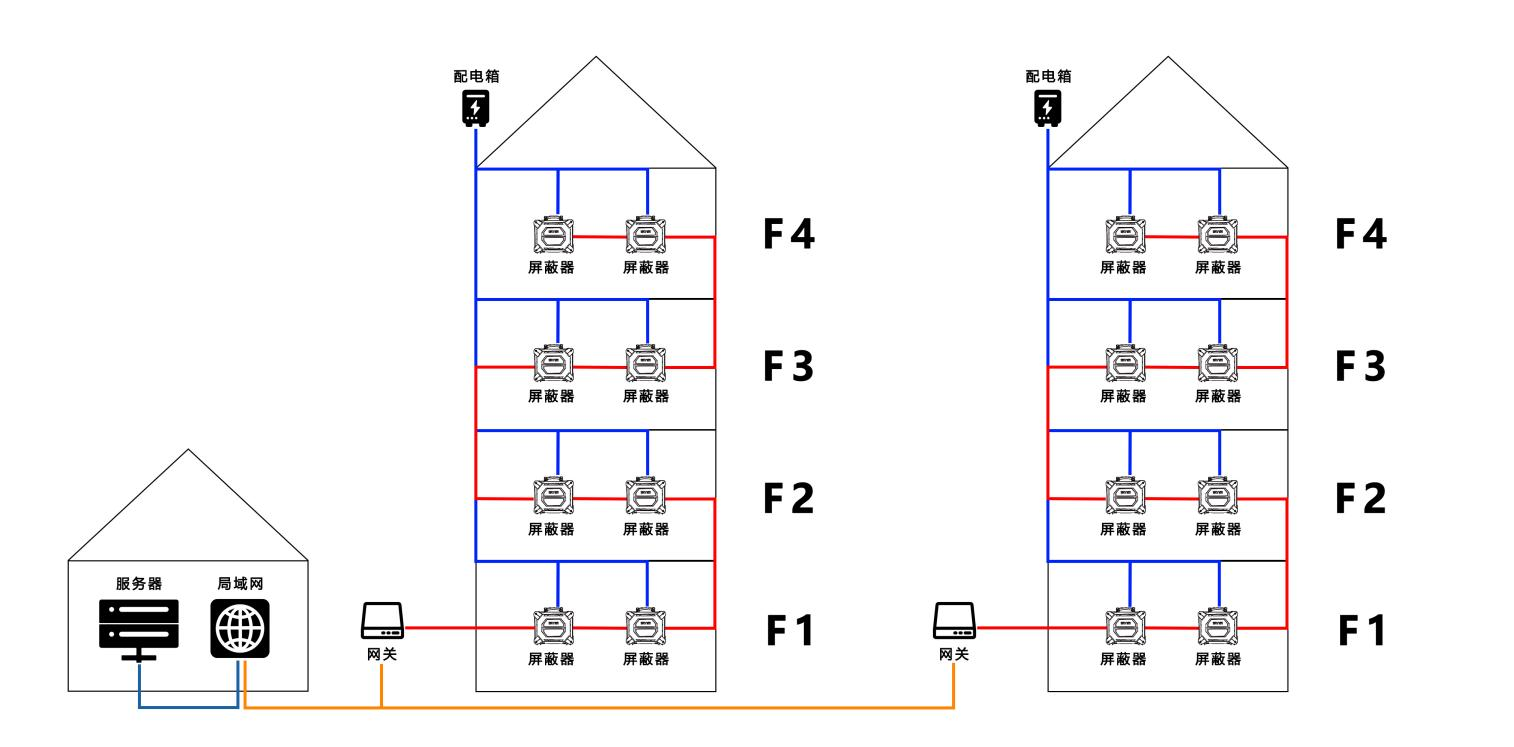

七、设备安装示意图

七、产品检测报告证书

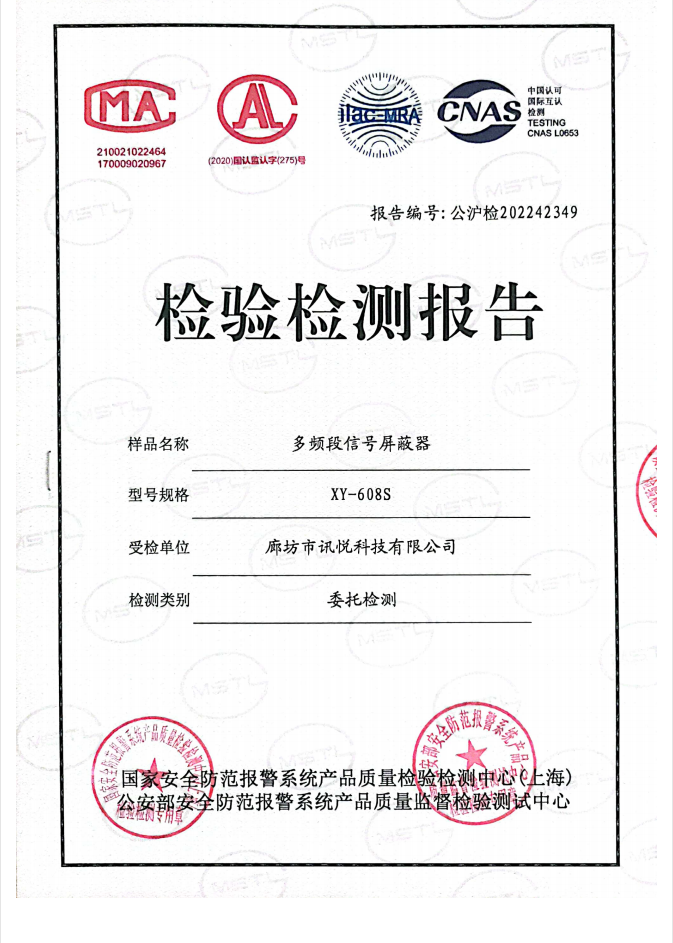

(1)公安部检测报告

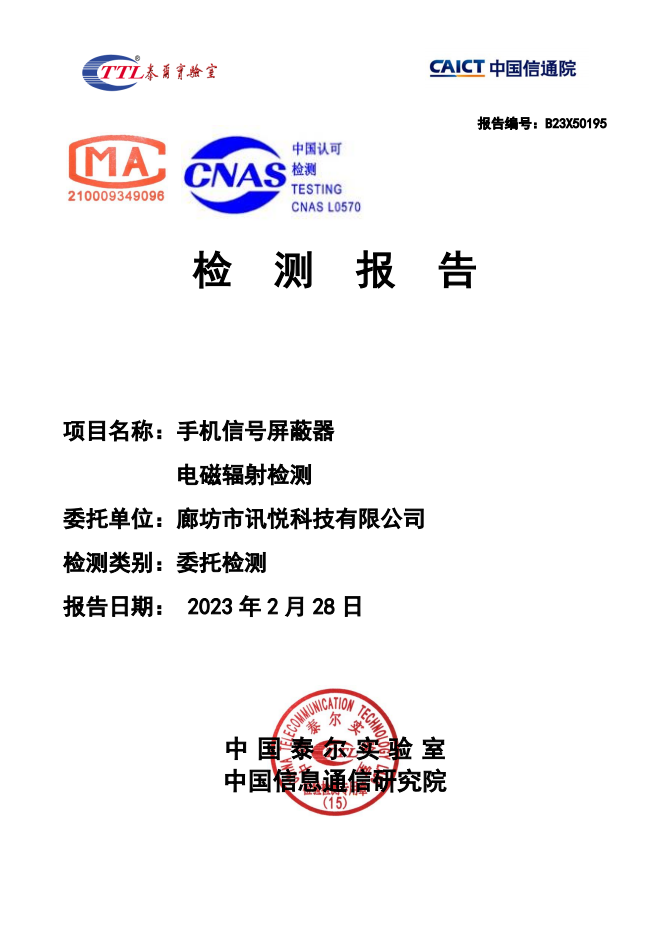

(2)电磁兼容检测报告

八、安装说明

本产品可用螺丝挂在墙壁或天花板上，或直立摆放（手提处朝上）在平台进行使用。该产品表面温度可达到50℃,因此请远离低抗热物体。
安装高度：1.5－2.5米效果最佳 。尽量选择安装在与目标屏蔽区域之间没有障碍物的位置。手机信号干扰仪的主机应当均保持竖立的使用状态，屏蔽设备周边0.2米内不能有交流电源线路或其它音视频线路；

九、售后服务

一年内保换新，三年保修，终身维护。

十、注意事项

1.手机信号屏蔽器在不同的使用现场，有效屏蔽范围会随之不同。这与现场的信号场强密切相关。不同制式的手机，在同一现场的屏蔽范围也不一定相同；
2.影响屏蔽范围的因素包括且不限于：相对于基站的距离、朝向、有无障碍物，现场建筑的墙体材质，屏蔽器的安装高度、安装规范等；
3.建议在必要的场所增加安装数量，已确保屏蔽效果。

4.使用过程中，为了避免有可能产生的手机信号干扰器对一些电子设备的干扰，应尽量与下列常见设备保持1～2米以上：音响、无线话筒、收音机、电脑、电视、Wi-Fi路由器等；
